¶ DAVOTEC M245 — руководство по эксплуатации, настройке и диагностике. Пример "шкаф автоматики ШАУ-П-22-UZ2R-E3-IS"
Применение: шкаф автоматики ШАУ-П-22-UZ2R-E3-IS
Вентиляционная установка: П9.1
Контроллер: DAVOTEC M245
ПО: семейство Vent
Формат: рабочая инструкция для оператора, наладчика и обслуживающего персонала
¶ 1. Назначение документа
Данное руководство описывает работу контроллера DAVOTEC M245 в составе конкретного шкафа автоматики П9.1: органы управления, меню, типы входов и выходов, фактические назначения каналов, настройку I/O, контроль состояния, аварии, работу связи Modbus и порядок диагностики.
Документ составлен на основе:
- руководства по эксплуатации ПО Vent для M245;
- фактической принципиальной схемы шкафа ШАУ-П-22-UZ2R-E3-IS;
- схемы внешних соединений M245;
- анализа структуры проекта Vent и алгоритмов П9.1.
[!NOTE]
Между близкими редакциями Vent возможны небольшие отличия в названиях отдельных пунктов меню. В этой инструкции приоритет отдан функциональному назначению пункта. Фактическую распиновку и назначение каналов П9.1 следует сверять с принципиальной схемой шкафа.
¶ 2. Что делает M245 в установке П9.1
Контроллер является центральным устройством автоматики и выполняет следующие задачи:
- принимает команды ПУСК/СТОП;
- управляет основным и резервным приточными вентиляторами;
- контролирует фактическую работу вентиляторов;
- управляет приточной воздушной заслонкой;
- контролирует положение заслонки;
- управляет одноступенчатым электрическим нагревателем;
- формирует ШИМ-сигнал управления мощностью ТЭН;
- контролирует термостат перегрева ТЭН;
- поддерживает температуру приточного воздуха;
- контролирует три фильтра по дифференциальным реле давления;
- принимает сигнал ПОЖАР;
- принимает внешний АВАРИЙНЫЙ СТОП;
- принимает сигнал дистанционного пуска;
- ведёт список текущих аварий;
- записывает аварийные события в журнал;
- предоставляет экран диагностики физических I/O;
- обменивается данными с системой диспетчеризации по Modbus.
Упрощённая структура:
¶ 3. Передняя панель контроллера
Контроллер имеет встроенный графический дисплей и шесть кнопок управления.
¶ 3.1. Кнопки
| Кнопка | Назначение |
|---|---|
<< |
переход влево, выход на предыдущую страницу или изменение выбранного поля в зависимости от экрана |
>> |
переход вправо, переход к меню/следующей странице |
ESC |
выход без перехода глубже, возврат на предыдущий экран |
↑ |
перемещение вверх по списку / увеличение значения |
↓ |
перемещение вниз по списку / уменьшение значения |
ENT |
вход в выбранный пункт, подтверждение значения, выполнение предусмотренной экраном команды |
[!TIP]
Если непонятно, какую кнопку нажимать, сначала используйтеESCдля возврата на один уровень. Изменения параметров подтверждайтеENT.

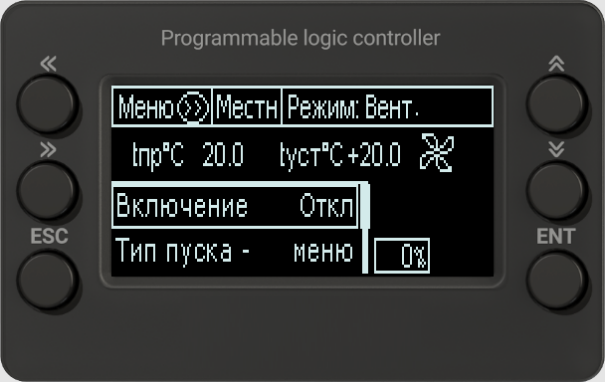

¶ 4. Главный экран
На главном экране отображаются основные рабочие параметры. Набор полей зависит от сконфигурированных функций.
Для П9.1 основными являются:
- состояние установки;
- тип пуска;
- текущая температура приточного воздуха
tпр; - уставка температуры;
- состояние вентилятора;
- состояние нагрева;
- наличие активной аварии.
Типовые пункты управления:
Включение → Откл / Вкл / Авт
Тип пуска → меню / вход DI / пульт
Сезон → Зима / Лето / Авт
Уставка темп. → °C
Вент ПВ осн/рез → Авт / М1 / М2
Для данной установки аналоговое задание скорости вентилятора 0–10 В не используется, поэтому пункт управления скоростью может отсутствовать.
¶ 5. Главное меню

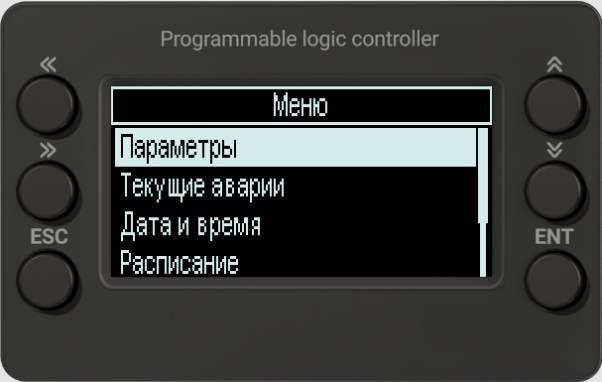

Стандартное меню M245 с Vent содержит:
Параметры
Текущие аварии
Дата и время
Расписание
Журнал аварий
Настройки
Состояние I/O
Сведения о программе
¶ Навигация
- с главного экрана нажать
>>; - кнопками
↑/↓выбрать раздел; - нажать
ENT; - для возврата нажать
ESC.

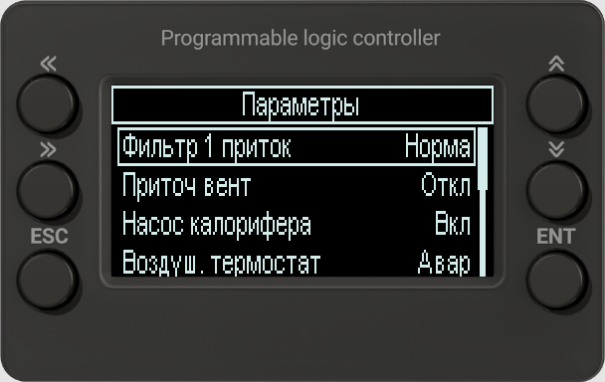

¶ 6. Экран «Параметры»
Раздел показывает фактические состояния, а не только заданные настройки.
Для П9.1 здесь наиболее важны:
Фильтр 1 приток;Фильтр 2 приток;Фильтр 3 приток;Приточ вент;Приточ вент рез;Перегрев ТЭН;tпр в канале;tнар наруж возд;ТЭН сигнал %;Заслонка ПВ;Авар стоп.
Используйте этот экран для быстрой проверки: что программа считает активным в данный момент.
¶ 7. Экран «Текущие аварии»

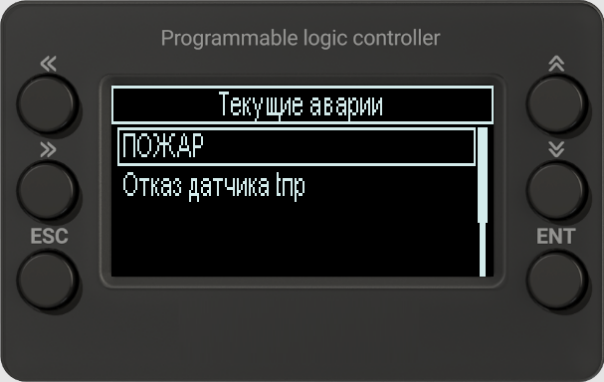

На экране отображаются активные аварии.
Правильный порядок сброса:
- определить текст аварии;
- устранить физическую причину;
- убедиться, что соответствующий вход вернулся в нормальное состояние;
- выполнить сброс на экране аварий или штатно перезапустить установку;
- убедиться, что авария не появилась повторно.
[!WARNING]
Не используйте многократный сброс как способ «устранения» неисправности. Повторное появление аварии означает, что причина не устранена.
¶ 8. Дата, время и расписание

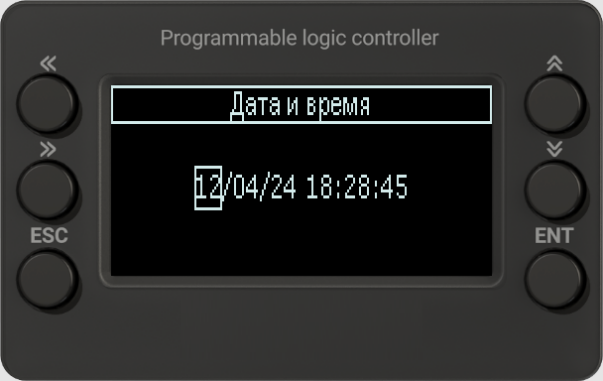

¶ 8.1. Дата и время
Актуальные дата и время необходимы для:
- работы недельного расписания;
- корректных временных меток журнала аварий;
- ротации резервного оборудования по времени.
После замены контроллера или длительного отключения обязательно проверить часы.

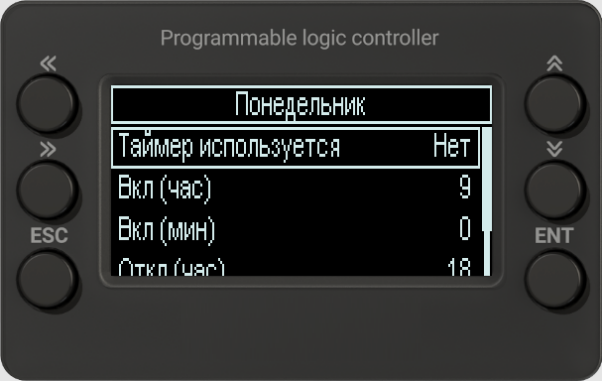

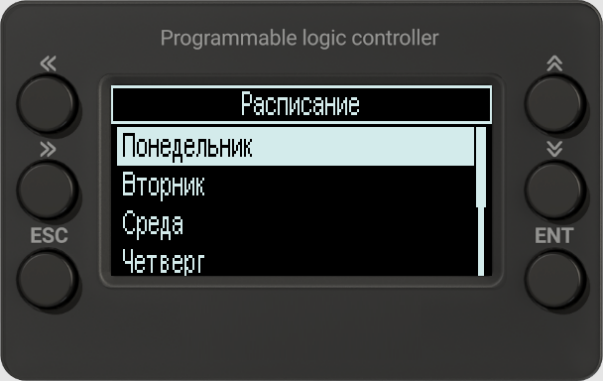

¶ 8.2. Меню расписания
Для каждого дня недели предусмотрено отдельное расписание.
Основные поля:
Таймер используется → Да / Нет
Вкл (час)
Вкл (мин)
Откл (час)
Откл (мин)
Для работы по внутреннему расписанию обычно требуется:
Тип пуска → меню
Включение → Авт

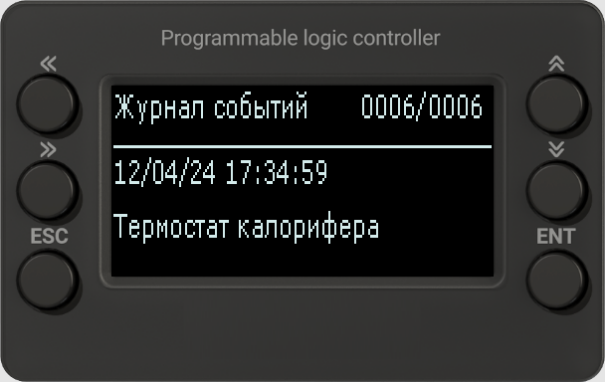

¶ 9. Журнал событий
Журнал сохраняет описание аварии и время её возникновения. Это основной источник информации при поиске периодических неисправностей.
Пример диагностического анализа:
10:12:04 Авария приточного вент.
10:12:20 Авария приточного вент. резерв
Такое сочетание указывает, что сначала не подтвердился основной вентилятор, после чего не подтвердился и резервный.
При поиске неисправности рекомендуется сначала сфотографировать или переписать журнал, а уже затем очищать его.

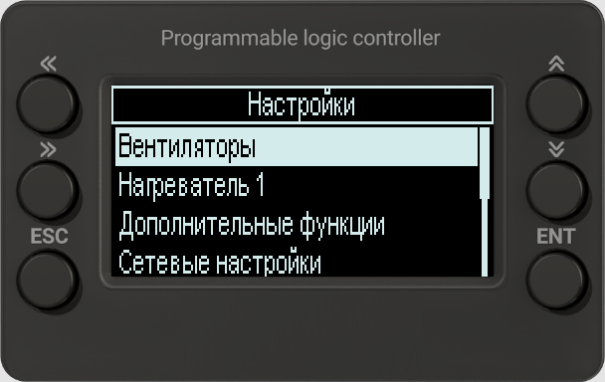

¶ 10. Меню «Настройки»
Для входа в настройки используется пароль:
1202
В зависимости от конфигурации доступны разделы:

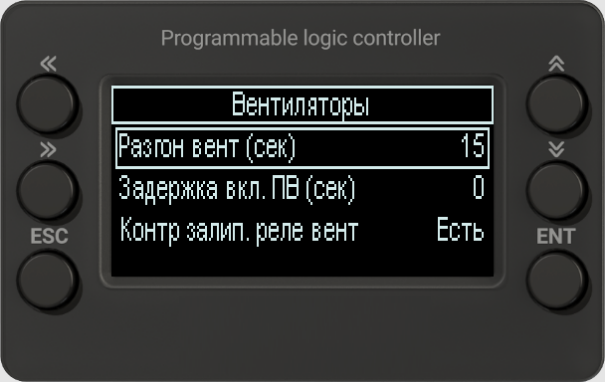

Вентиляторы
Нагреватель 1
Дополнительные функции

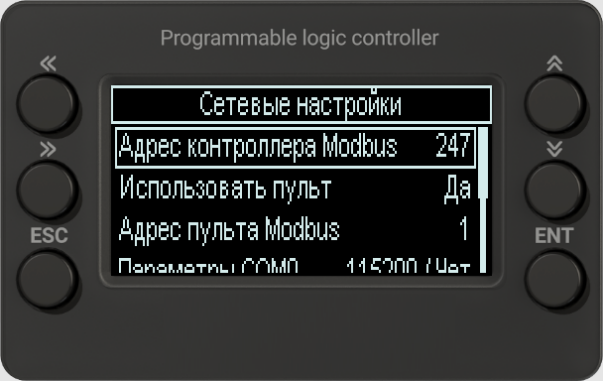

Сетевые настройки
Настройки входов AI
Настройки входов DI
Настройки выходов AO
Настройки выходов DO
Типы входов
[!CAUTION]
Изменение назначения I/O меняет саму конфигурацию установки. Перед изменениями обязательно запишите текущие значения или сделайте фотографии экранов.
¶ 11. Аппаратная архитектура входов M245
M245 использует несколько типов входов. Это важно: одинаковое логическое значение 1 может физически формироваться разными способами.
¶ 11.1. Uin1–Uin3
Настраиваемые универсальные входы:
- аналоговые 0–10 В;
- либо дискретные потенциальные входы 24 В.
Программа автоматически выбирает режим в зависимости от назначенной функции.
Если на один канал одновременно ошибочно назначены аналоговая и дискретная функции, приоритет имеет аналоговая функция.
Для П9.1:
Ui1 → дискретный → состояние приточной заслонки

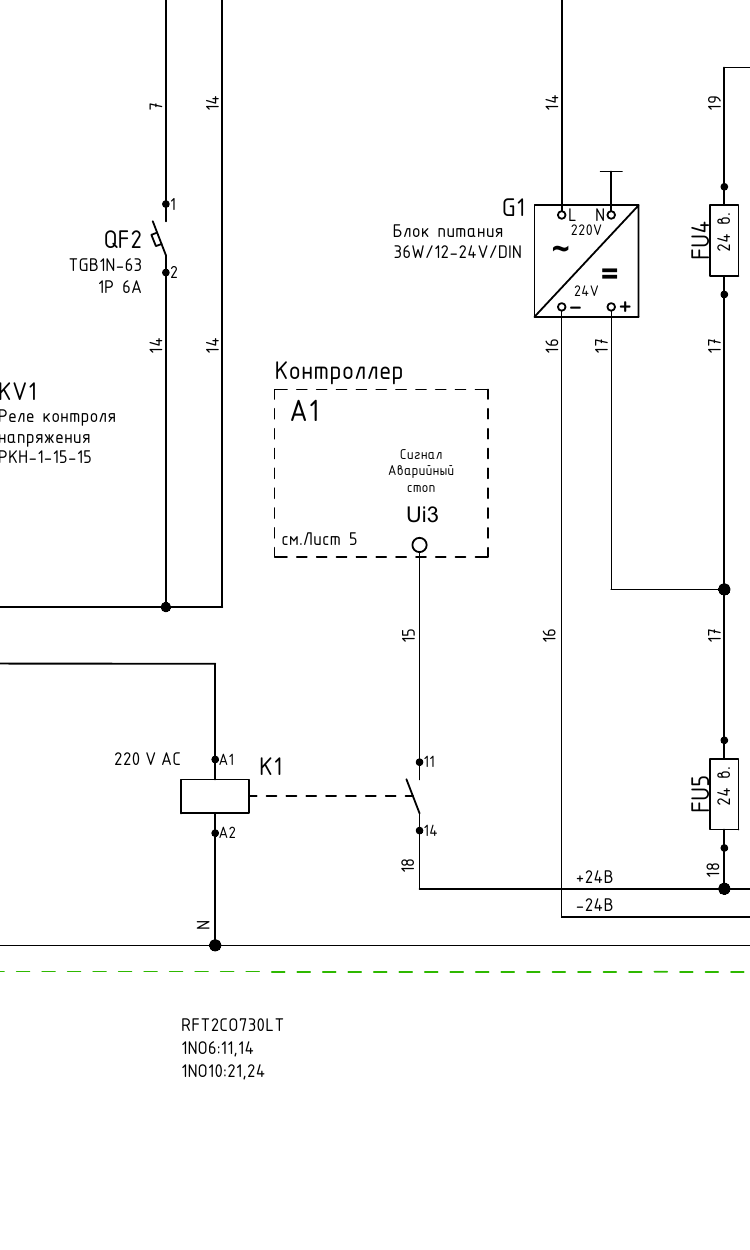

Ui3 → дискретный → аварийный стоп
Ui2 не используется.
¶ 11.2. Uin4–Uin6
Дискретные потенциальные входы +24 В.
Для П9.1:
Ui4 → фильтр 1
Ui5 → фильтр 2
Ui6 → фильтр 3
¶ 11.3. Uin7–Uin12
Дискретные входы для беспотенциальных контактов («сухой контакт»).
Для П9.1 используются:
Ui7 → статус основного вентилятора
Ui8 → статус резервного вентилятора
Ui10 → термостат ТЭН
¶ 11.4. Uin13–Uin15
Универсальные входы:
- термисторные
NTC 10 kΩ/Pt1000; - либо дискретные входы «сухой контакт».
Если одному каналу назначены одновременно температурный датчик и дискретный сигнал, приоритет имеет температурный датчик.
Для П9.1:

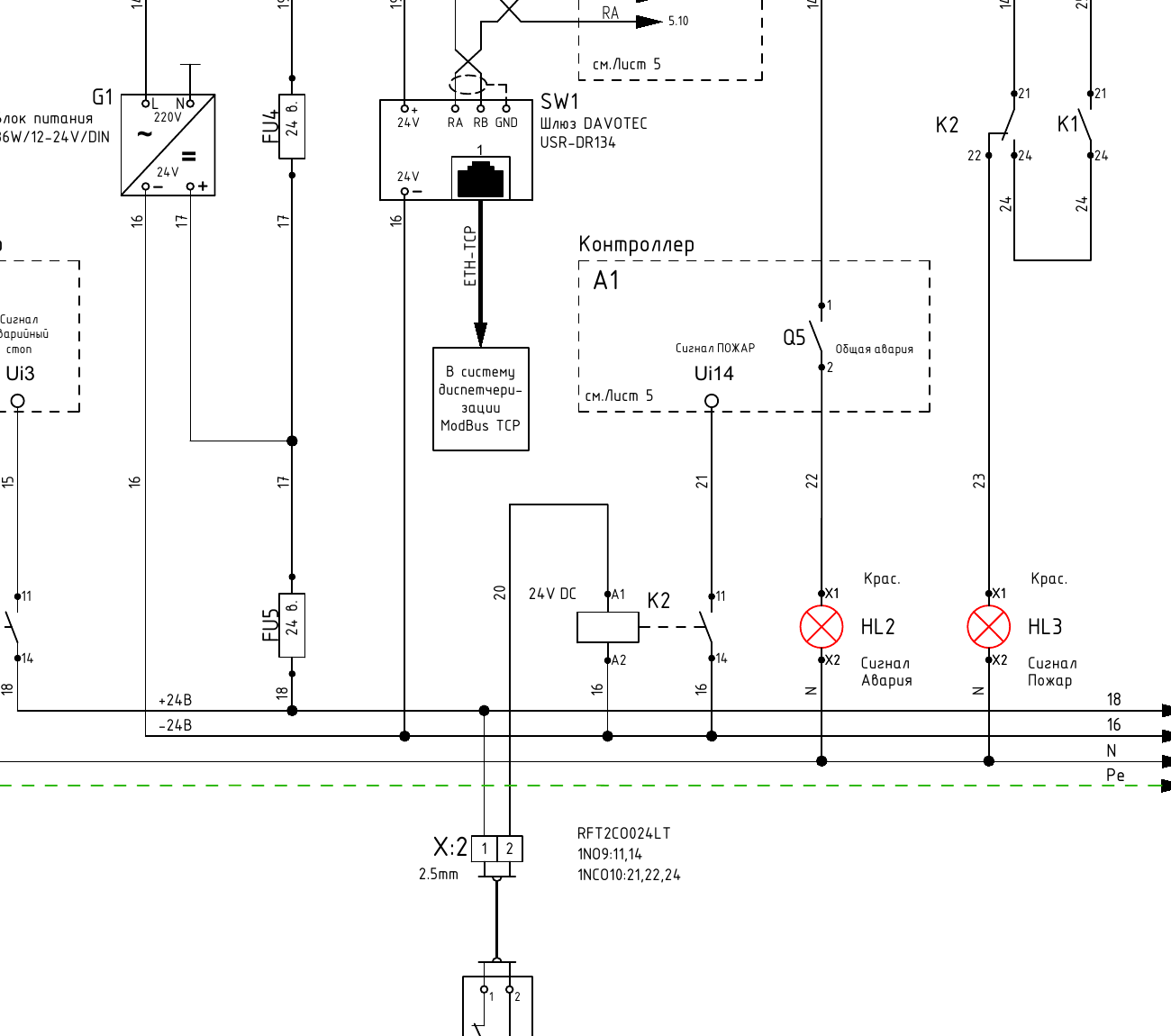

Ui14 → ПОЖАР
Ui15 → дистанционный пуск
Ui13 свободен.
¶ 11.5. Uin16–Uin18
Термисторные температурные входы:
NTC 10 kΩ
или
Pt1000
Для П9.1:
Ui16 → температура приточного воздуха TE1
Ui18 → наружная температура TE0
¶ 12. Аппаратная архитектура выходов M245
¶ 12.1. Q1–Q5
Релейные беспотенциальные выходы — «сухой контакт».
В П9.1:
Q1 → основной вентилятор
Q2 → резервный вентилятор
Q3 → разрешение 1-й ступени ТЭН
Q4 → свободен
Q5 → общая авария
¶ 12.2. U1–U5
Аналоговые выходы 0–10 В.
В П9.1 не используются.
¶ 12.3. U6–U8
Транзисторные потенциальные выходы +24 В.
В П9.1:
U7 → открытие приточной заслонки
U6 и U8 свободны.
¶ 12.4. T1 / T2
Специализированные транзисторные выходы +24 В для ШИМ первой ступени электронагревателя.
T1 → ШИМ ТЭН нагревателя 1
T2 → ШИМ ТЭН нагревателя 2
В П9.1 используется только T1.

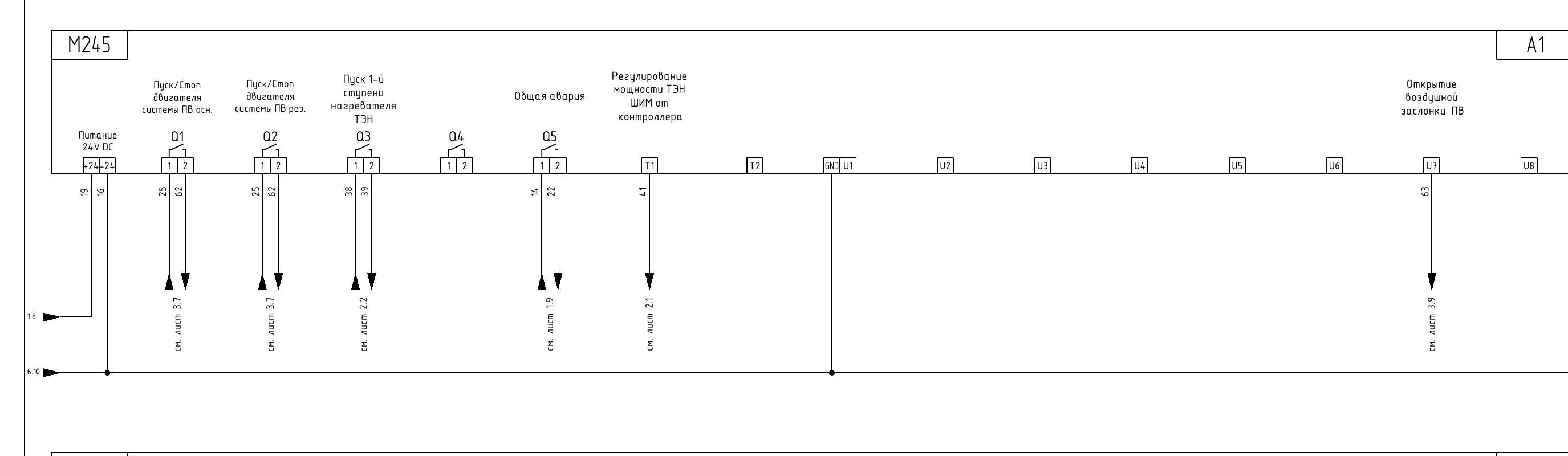

¶ 13. Фактические выходы M245 в шкафу П9.1
Фактическая конфигурация по принципиальной схеме:
| Канал | Назначение | Комментарий |
|---|---|---|
Q1 |
Пуск/Стоп ПВ основной | команда на цепь основного ПЧ |
Q2 |
Пуск/Стоп ПВ резервный | команда на цепь резервного ПЧ |
Q3 |
Пуск 1-й ступени ТЭН | общее разрешение силового нагревателя |
Q4 |
не используется | резерв |
Q5 |
Общая авария | внешняя аварийная сигнализация |
T1 |
ШИМ ТЭН | регулирование мощности первой ступени |
T2 |
не используется | резерв |
U1–U5 |
не используются | аналоговое управление 0–10 В не применяется |
U6 |
не используется | резерв |
U7 |
Открытие заслонки ПВ | управление приводом Y1 |
U8 |
не используется | резерв |

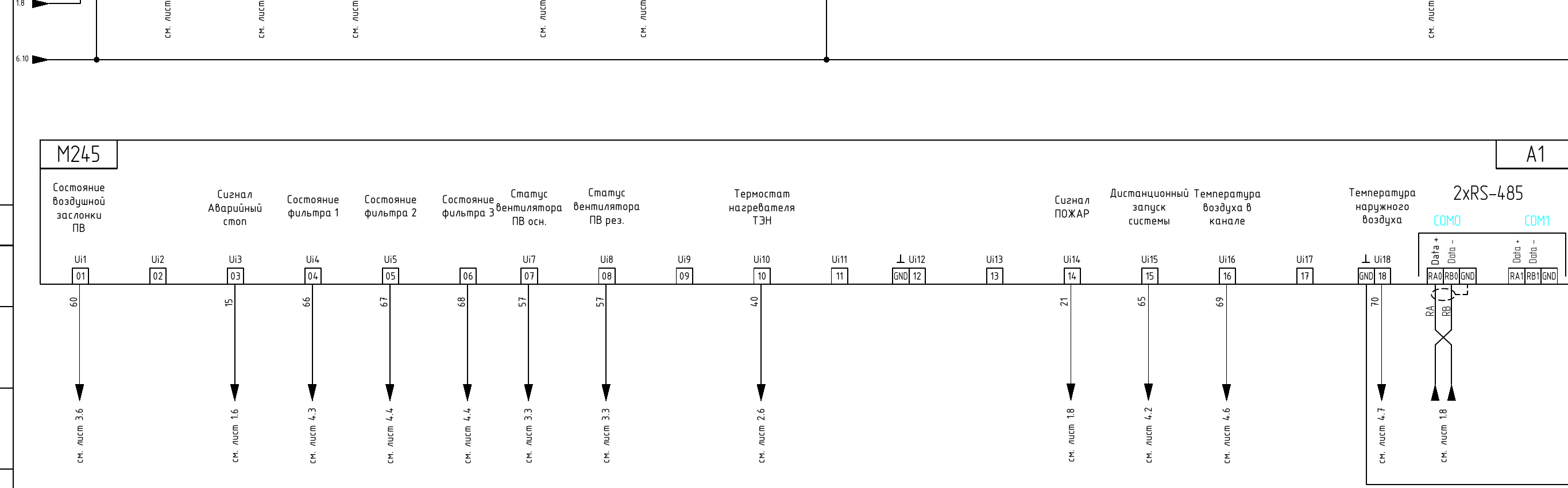

¶ 14. Фактические входы M245 в шкафу П9.1
| Канал | Назначение | Источник сигнала |
|---|---|---|
Ui1 |
состояние воздушной заслонки ПВ | концевой контакт Y1 |
Ui2 |
не используется | — |
Ui3 |
аварийный стоп | внешняя аварийная цепь |
Ui4 |
фильтр 1 | PDS1 |
Ui5 |
фильтр 2 | PDS2 |
Ui6 |
фильтр 3 | PDS3 |

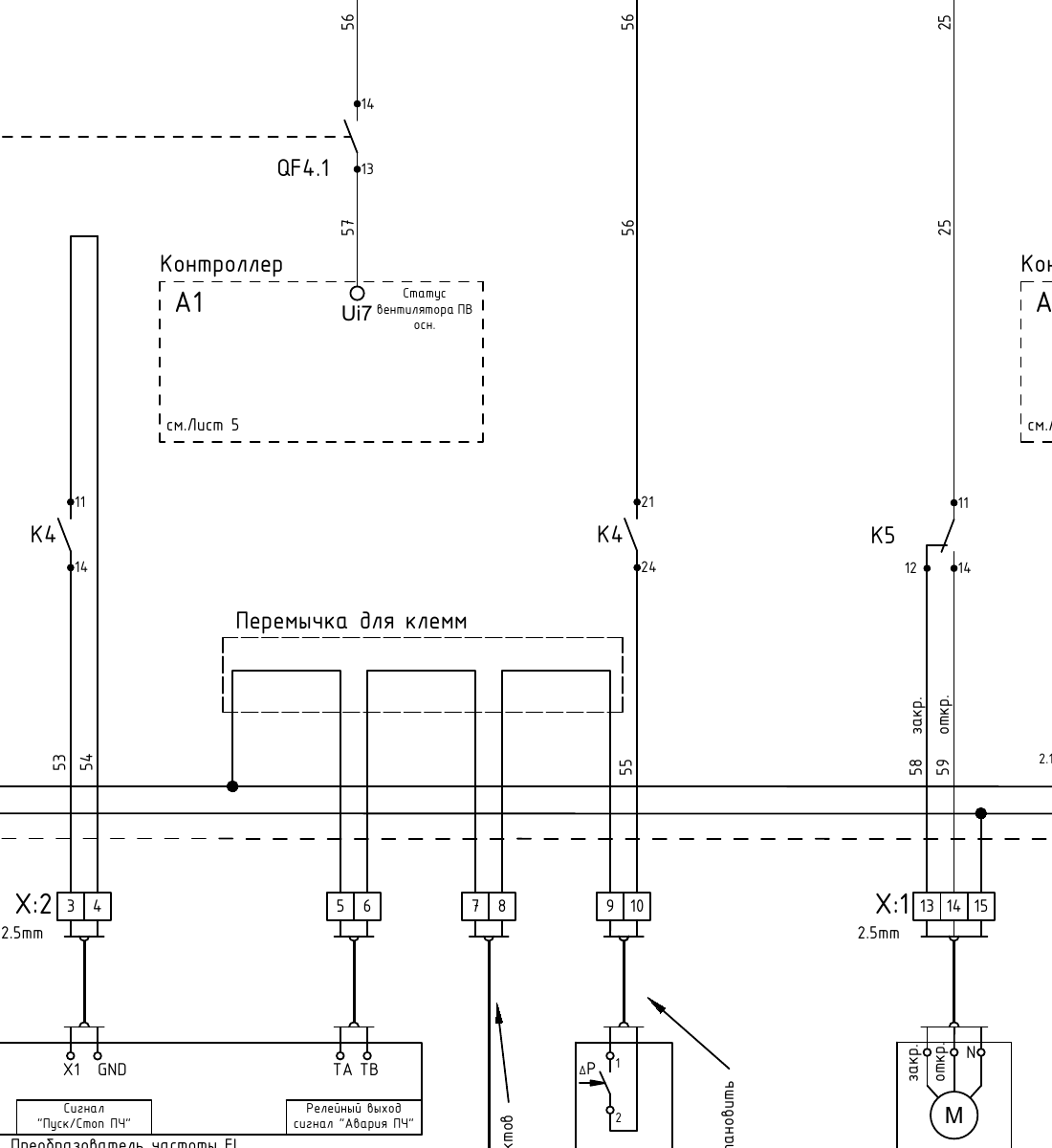

Ui7 |
статус ПВ основного | цепь контроля основного вентилятора |
Ui8 |
статус ПВ резервного | цепь контроля резервного вентилятора |
Ui9 |
не используется | — |
Ui10 |
термостат ТЭН | TS1 |
Ui11 |
не используется | — |
Ui12 |
не используется | — |
Ui13 |
не используется | — |
Ui14 |
ПОЖАР | система АПС |
Ui15 |
дистанционный запуск | SA1 / внешняя команда |
Ui16 |
температура притока | TE1 |
Ui17 |
не используется | — |
Ui18 |
наружная температура | TE0 |
¶ 15. Настройка аналоговых/температурных входов AI
Меню:

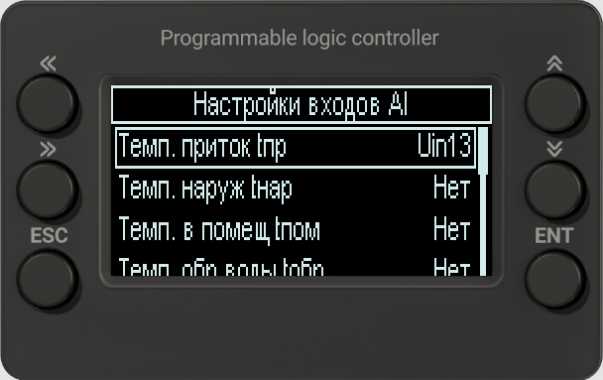

Настройки → Настройки входов AI
В универсальном ПО доступны функции:
Темп. приток tпр
Темп. наруж tнар
Темп. в помещ tпом
Темп. обр воды tобр
Темп. обр воды tобр2
Темп. перед охл. tпр охл
Темп. после охл. tпр охл2
Темп. защ. рекуп tрек
Влажность вытяжка
Влажность перед охл.
Давление/расход
Для П9.1 достаточно:
Темп. приток tпр → Ui16
Темп. наруж tнар → Ui18
Остальные функции должны оставаться неназначенными, если соответствующего оборудования нет.

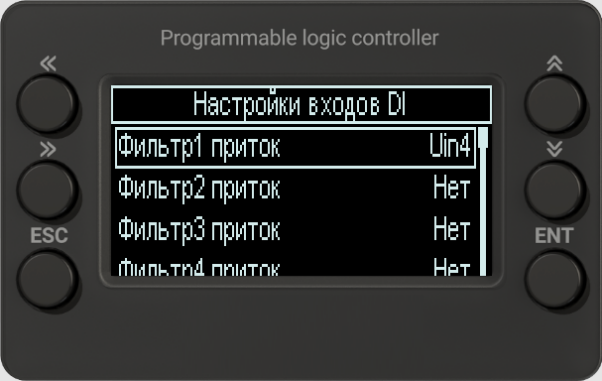

¶ 16. Настройка дискретных входов DI
Меню:
Настройки → Настройки входов DI
Для П9.1 проверить:
Статус заслонки ПВ → Ui1
Аварийный стоп → Ui3
Фильтр1 приток → Ui4
Фильтр2 приток → Ui5
Фильтр3 приток → Ui6
Статус вент П → Ui7
Статус вент П рез → Ui8
Термостат ТЭН1 → Ui10
Сигнал ПОЖАР → Ui14
Пуск DI → Ui15
Программа контролирует дублирование. Если один физический вход пытаются назначить двум функциям, последнее назначение отменяется.

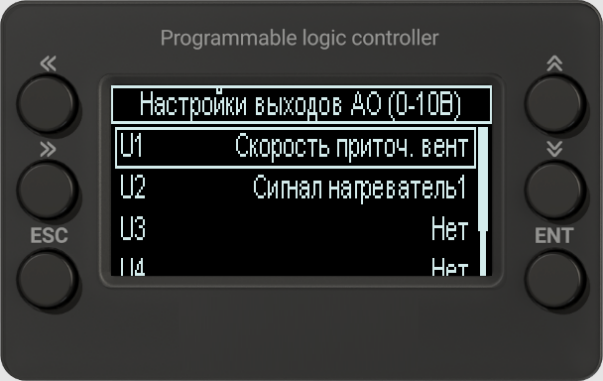

¶ 17. Настройка аналоговых выходов AO
Меню:
Настройки → Настройки выходов AO
В универсальной программе U1–U5 могут управлять:
- скоростью приточного вентилятора;
- скоростью вытяжного вентилятора;
- рекуператором;
- клапаном водяного нагревателя;
- охладителем;
- ККБ 0–10 В;
- вторым нагревателем;
- байпасом пластинчатого рекуператора;
- заслонками рециркуляции;
- увлажнителем.
В П9.1 все U1–U5 должны быть Нет, если шкаф не был дополнительно модернизирован.
¶ 18. Настройка дискретных выходов DO
Меню:

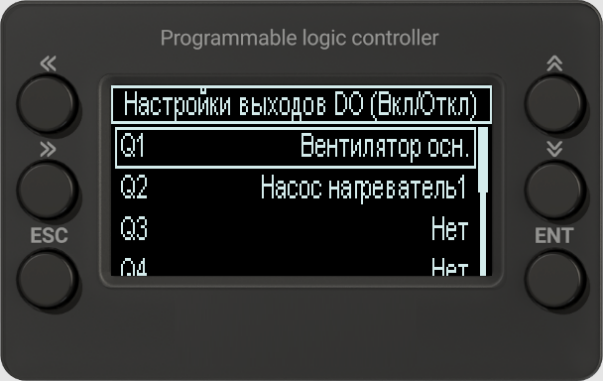

Настройки → Настройки выходов DO
Для П9.1:
Q1 → Приточ вент осн.
Q2 → Приточ вент рез.
Q3 → ТЭН1 ступень1
Q4 → Нет
Q5 → Общая авария
U6 → Нет
U7 → Заслонка приточ осн
U8 → Нет
[!IMPORTANT]
НазначениеТЭН1 ступень1на Q3 активирует в программе контур электрического нагревателя. Выход T1 используется для его ШИМ автоматически.

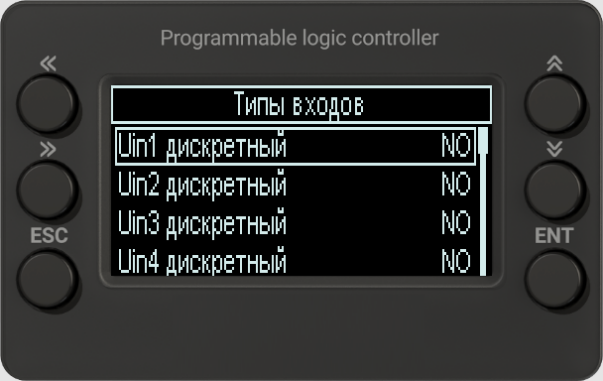

¶ 19. Настройка типов входов
Меню:
Настройки → Типы входов
¶ 19.1. Дискретная логика
Для дискретных сигналов можно выбрать:
NO
NC
Конкретное значение задаётся по электрической схеме и реальному типу контакта.
Особенно важно проверить:
Ui1 → заслонка
Ui3 → аварийный стоп
Ui7 → основной вентилятор
Ui8 → резервный вентилятор
Ui10 → термостат ТЭН
Ui14 → пожар
Ui15 → пуск DI
¶ 19.2. Температурные датчики
Для Uin13–Uin18 доступно:
NTC 10 kΩ
Pt1000
Тип Ui16 и Ui18 должен соответствовать фактически установленным TE1 и TE0.
Неверный тип датчика приводит к неправильной температуре и, как следствие, неправильной работе регулирования.

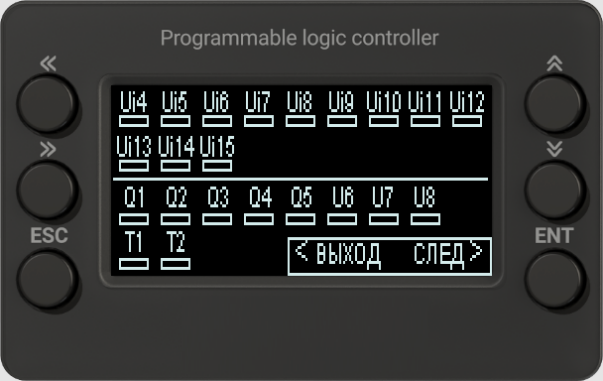

¶ 20. Экран «Состояние I/O»
Это один из важнейших экранов наладчика.

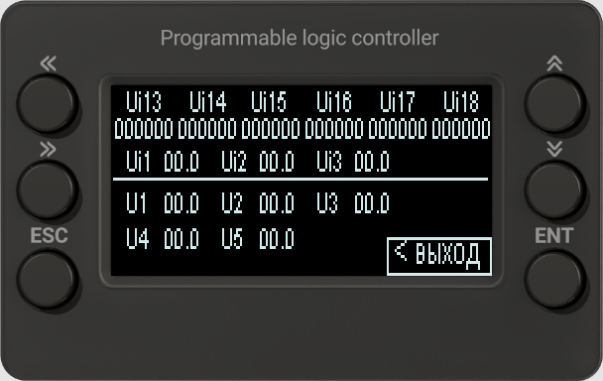

¶ 20.1. Аналоговые значения
Здесь можно увидеть текущие значения температурных/аналоговых каналов и выходов.
Проверка П9.1:
Ui16 ≈ фактическая температура притока
Ui18 ≈ фактическая наружная температура
Если значение явно нереальное, проверить:
- тип датчика NTC/Pt1000;
- подключение;
- обрыв/короткое замыкание;
- правильность назначения AI.
¶ 20.2. Дискретные состояния
Экран показывает логические состояния входов и выходов.
Это позволяет разделить проблему на две части:
Программа не выдаёт команду
или
Команда есть, но внешняя цепь не отрабатывает
Примеры:
Q1 = 1, Ui7 = 0
→ команда основному вентилятору есть, подтверждения нет
U7 = 1, Ui1 = 0
→ команда открыть заслонку есть, концевик открытия не подтверждён
Q3 = 1, T1 активен, нагрева нет
→ проверять силовую цепь ТЭН
¶ 21. Настройки вентиляторов
Основные параметры:
Разгон вент (сек)
Задержка вкл. ПВ (сек)
Вентиляторы ротация
T вкл ротации (час)
Период ротации
Продув ТЭН (сек)
Контр залип. реле вент
Время откр заслонки (сек)
Для П9.1 критичны:
¶ Разгон вент (сек)
Время, в течение которого после команды на запуск контроллер ожидает сигнал Статус вент П или Статус вент П рез.
Если время слишком мало — исправный вентилятор может ошибочно уходить в аварию.
Если слишком велико — обнаружение реального отказа будет затянуто.
¶ Задержка вкл. ПВ (сек)
Используется для ожидания открытия заслонки до запуска вентилятора.
¶ Продув ТЭН (сек)
После остановки установки вентилятор продолжает работать заданное время для охлаждения ТЭН.
¶ Вентиляторы ротация
Позволяет автоматически менять основной/резервный вентилятор для выравнивания ресурса.
¶ 22. Работа основного вентилятора
Фрагмент фактической схемы контроля основного вентилятора:
Алгоритм:
Q1 — это команда.
Ui7 — это подтверждение фактической работы.
Не путайте их при диагностике.
¶ 23. Работа резервного вентилятора
При выбранном режиме:
Вент ПВ осн/рез → Авт
если основной вентилятор не подтвердил работу, контроллер:
- формирует аварию основного вентилятора;
- запускает резервный через
Q2; - ожидает
Ui8; - при наличии
Ui8продолжает работу; - при отсутствии
Ui8формирует аварию резервного вентилятора и останавливает установку.
Принудительные режимы:
М1 → работа только на выбранном основном
М2 → работа только на выбранном резервном
Авт → автоматический резерв
При принудительном выборе автоматическое резервирование может быть отключено логикой программы.
¶ 24. Управление заслонкой
Для П9.1:
U7 → команда открытия
Ui1 → подтверждение состояния
Типовой алгоритм:
Если подтверждение не получено за заданное время, возможна авария приточной заслонки.
При неисправности проверить:
U7
→ выход контроллера
→ реле/проводка
→ питание привода
→ механика Y1
→ конечный выключатель
→ Ui1
¶ 25. Электрический нагреватель и M245

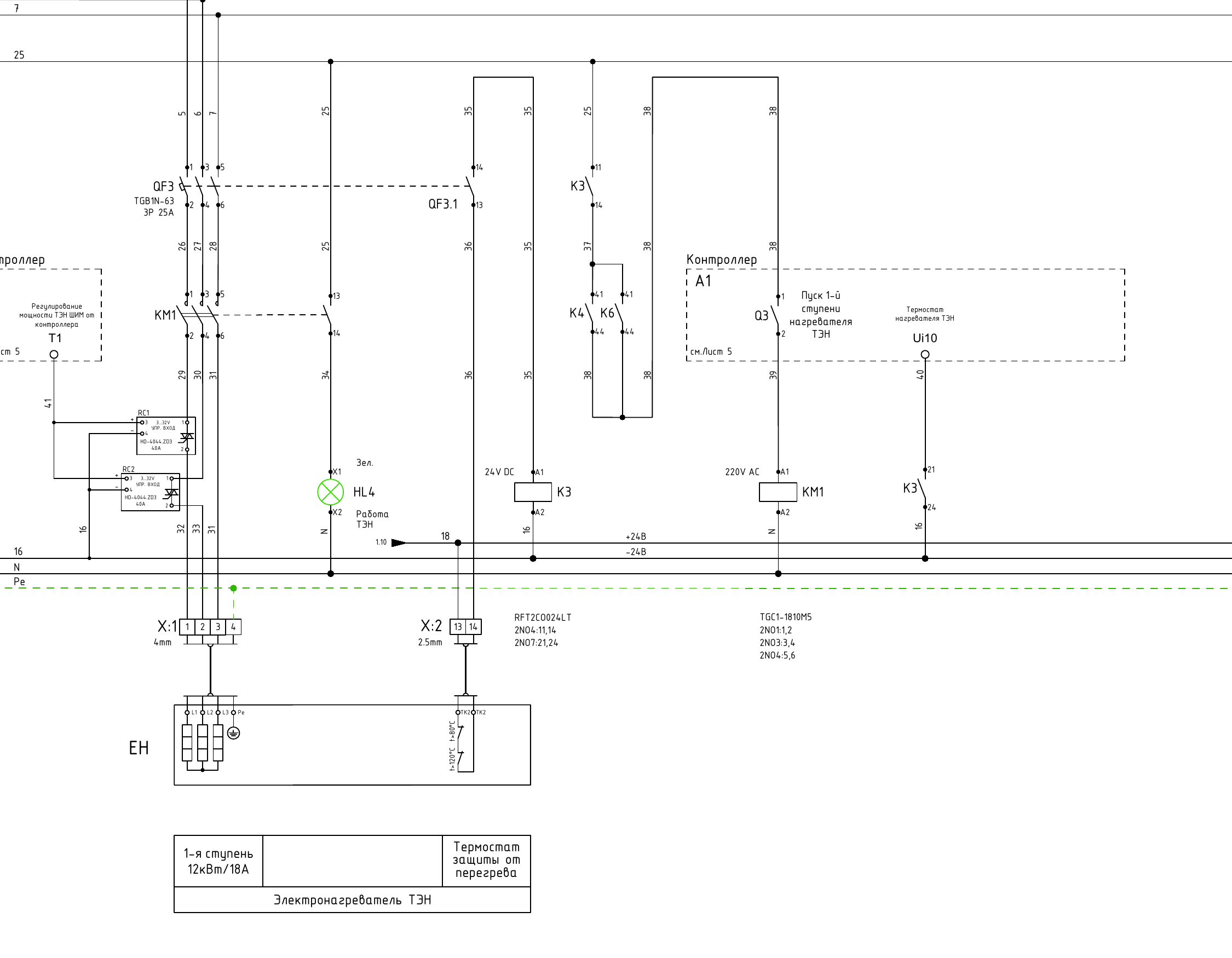

Фрагмент фактической силовой/управляющей схемы:
П9.1 имеет одну ступень электрического нагревателя 12 кВт / 18 А.
Контроллер формирует два разных сигнала:
Q3 → общее разрешение первой ступени
T1 → ШИМ регулирования мощности
¶ 25.1. Почему два сигнала
Q3 включает цепь разрешения/контактор.
T1 модулирует мощность через твердотельные реле.
Упрощённо:
¶ 25.2. Условия нагрева
ТЭН должен получать разрешение только когда:
установка включена
AND
вентилятор подтверждён
AND
нет перегрева
AND
нет ПОЖАР
AND
нет аварийного стопа
¶ 25.3. Регулирование
Датчик TE1 → Ui16 измеряет температуру приточного воздуха.
Контроллер сравнивает её с уставкой и формирует ТЭН сигнал %.
Этот сигнал преобразуется в ШИМ на T1.
Пример:
ТЭН сигнал 0% → T1 не подаёт импульсы
ТЭН сигнал 50% → приблизительно половина ШИМ-интервала включена
ТЭН сигнал 100% → максимальная команда первой ступени
Типовое значение интервала ШИМ в руководстве — 5 секунд; фактическое значение необходимо смотреть в контроллере.
¶ 26. Защита ТЭН
Термостат:
TS1 → Ui10
При его срабатывании формируется авария:
Перегрев ТЭН
Контроллер отключает нагреватель. После отключения установки, если ТЭН работал, вентилятор может продолжить работу на время продувки.
При повторяющемся перегреве проверить:
- открыт ли воздушный тракт;
- состояние трёх фильтров;
- работу заслонки;
- подтверждение вентилятора;
- фактический расход воздуха;
- контактор нагревателя;
- твердотельные реле;
- термостат;
- отсутствие зависшего силового элемента.
¶ 27. Аварийный стоп
Фактический фрагмент схемы:
Вход:
Ui3 → Аварийный стоп
При активном сигнале нормальная работа установки блокируется.
Если на экране присутствует Внешний авар стоп:
- открыть экран
Состояние I/O; - проверить Ui3;
- проверить внешнее реле/контакт;
- проверить NO/NC;
- устранить физическую причину;
- только после этого сбрасывать аварию.
¶ 28. Пожар, общая авария и диспетчеризация
В П9.1:
Ui14 → ПОЖАР
Q5 → Общая авария
При сигнале ПОЖАР Vent выполняет безусловное отключение вентиляционной установки.
[!WARNING]
Контроллерная логика не отменяет аппаратные противопожарные решения, предусмотренные проектом объекта.
¶ 29. Сетевые настройки
Контроллер имеет два интерфейса RS-485:
COM0
COM1
Стандартные параметры, указанные в руководстве:
Протокол → Modbus RTU
Скорость → 115200 бит/с
Чётность → Even
Стоп-бит → 1
Настройки меню позволяют задать:
Адрес контроллера Modbus
Использовать пульт
Адрес пульта Modbus
Параметры COM0
Параметры COM1
Терминатор COM0
Терминатор COM1
В фактическом шкафу предусмотрен преобразователь RS-485/Ethernet, через который данные передаются в систему диспетчеризации.
¶ 30. Поддерживаемые функции Modbus
Контроллер поддерживает:
| Код | Функция |
|---|---|
01 (0x01) |
Read Coils |
02 (0x02) |
Read Discrete Inputs |
03 (0x03) |
Read Holding Registers |
04 (0x04) |
Read Input Registers |
05 (0x05) |
Write Single Coil |
06 (0x06) |
Write Single Register |
15 (0x0F) |
Write Multiple Coils |
16 (0x10) |
Write Multiple Registers |
¶ 31. Основная карта Modbus, полезная для П9.1
¶ 31.1. Coils / дискретные статусы
| Адрес | Параметр | Доступ |
|---|---|---|
| 1 | Статус приточного вент. осн. | read |
| 2 | Статус приточного вент. рез. | read |
| 3 | Авария приточного вент. осн. | read |
| 4 | Авария приточного вент. рез. | read |
| 18 | Общая авария | read |
| 19 | Пожар | read |
| 20 | Продув ТЭН | read |
| 21 | Авария ТЭН 1 | read |
| 23 | Диф. реле фильтр 1 приток | read |
| 24 | Диф. реле фильтр 2 приток | read |
| 25 | Диф. реле фильтр 3 приток | read |
| 32 | Режим день | read |
| 33 | Режим авт | read |
| 34 | Управление дист. | read |
| 37 | Неисправность датчика наруж. температуры | read |
| 39 | Неисправность датчика притока | read |
| 50 | Статус сигнала пуска установки | read |
| 51 | Пуск от переключателя / Пуск DI | read |
| 97 | Сброс аварии от диспетчеризации | write |
| 202 | Стоп по аварии | read |
| 204 | Статус приточной заслонки | read |
| 208 | Авария приточной заслонки | read |
¶ 31.2. Holding registers
| Адрес | Параметр | Тип | Доступ |
|---|---|---|---|
| 101 | Режим Зима/Лето/Авт | UInt8 | write |
| 103 | Режим установки Откл/Вкл/Авт | UInt8 | write |
| 106 | Сигнал на регулятор ТЭН1, % | UInt16 | read |
| 118 | Тип пуска: меню/DI/пульт | UInt8 | write |
| 301 | Наружная температура | Float32 | read |
| 303 | Уставка температуры | Float32 | write |
| 305 | Температура приточного канала | Float32 | read |
[!NOTE]
Некоторые SCADA-пакеты используют адресацию со смещением на 1 или формат0xxxx/4xxxx. При интеграции сначала выполните тестовое чтение известного параметра, например температурыtпр, и только после этого настраивайте всю карту.
¶ 32. Диагностика — общий принцип
При любой неисправности разделяйте проверку на четыре уровня:
Пример: не запускается основной вентилятор.
- есть ли общая команда пуска;
- нет ли блокировки;
- появился ли
Q1на экране I/O; - переключается ли физический выход Q1;
- срабатывает ли промежуточное реле;
- получает ли ПЧ команду;
- запускается ли двигатель;
- появляется ли поток;
- срабатывает ли PDS4;
- приходит ли
Ui7.
Такой порядок значительно быстрее случайной замены оборудования.
¶ 33. Типовые неисправности
¶ 33.1. Контроллер включён, но установка не запускается
Проверить:
Включение / Тип пуска
Ui15 Пуск DI
Ui14 ПОЖАР
Ui3 Аварийный стоп
Текущие аварии
Ui10 Термостат ТЭН
режим М1/М2/Авт
После этого проверить, выдаётся ли U7 и Q1/Q2.
¶ 33.2. Есть Q1, но вентилятор не работает
Проблема находится после логического выхода:
Q1 → реле → цепь ПЧ → ПЧ → двигатель
¶ 33.3. Вентилятор вращается, но авария вентилятора появляется
Проверить:
PDS4/PDS5
уставку дифреле
импульсные трубки
Ui7/Ui8
NO/NC
время Разгон вент
¶ 33.4. Заслонка физически открылась, но контроллер считает её закрытой
Проверить:
концевой контакт Y1
Ui1
тип NO/NC Ui1
проводку
назначение функции Статус заслонки ПВ
¶ 33.5. Не включается ТЭН
Проверить по цепочке:
есть запрос нагрева?
↓
вентилятор подтверждён?
↓
Ui10 в норме?
↓
Q3 включён?
↓
T1 работает?
↓
контактор KM1?
↓
RC1/RC2?
↓
силовое питание EH?
¶ 33.6. ТЭН включён, но температура не растёт
Сравнить:
tпр
Уставка температуры
ТЭН сигнал %
Q3
T1
Если ТЭН сигнал ≈ 100%, но температура не растёт, вероятна проблема силовой части, недостаточная фактическая мощность или чрезмерный расход воздуха.
¶ 33.7. Неверная температура
Проверить:
- назначен ли правильный вход;
- NTC10k или Pt1000;
- сопротивление датчика;
- кабель;
- отсутствие параллельных подключений;
- показания I/O.
¶ 33.8. Нет связи Modbus
Проверить:
питание M245
питание шлюза
COM0/COM1
A/B (Data+/Data-)
адрес Modbus
скорость
чётность
терминатор
настройки Ethernet-шлюза
IP/порт SCADA
¶ 34. Рекомендуемый порядок первичной настройки после замены M245
Если контроллер заменён или настройки сброшены:
¶ Шаг 1. Не включать силовые исполнительные механизмы
Сначала восстановить конфигурацию и проверить входы.
¶ Шаг 2. Настроить типы датчиков
Ui16 → TE1 → NTC10k или Pt1000
Ui18 → TE0 → NTC10k или Pt1000
¶ Шаг 3. Назначить AI
tпр → Ui16
tнар → Ui18
¶ Шаг 4. Назначить DI
Ui1 → Статус заслонки ПВ
Ui3 → Аварийный стоп
Ui4 → Фильтр1 приток
Ui5 → Фильтр2 приток
Ui6 → Фильтр3 приток
Ui7 → Статус вент П
Ui8 → Статус вент П рез
Ui10 → Термостат ТЭН1
Ui14 → Сигнал ПОЖАР
Ui15 → Пуск DI
¶ Шаг 5. Назначить DO
Q1 → Приточ вент осн.
Q2 → Приточ вент рез.
Q3 → ТЭН1 ступень1
Q5 → Общая авария
U7 → Заслонка приточ осн.
¶ Шаг 6. Оставить AO неназначенными
U1–U5 → Нет
¶ Шаг 7. Проверить NO/NC
Проверять фактическим переключением каждого контакта.
¶ Шаг 8. Проверить экран I/O
До запуска двигателя должны корректно отображаться:
- пожар;
- аварийный стоп;
- фильтры;
- термостат;
- температура;
- дистанционный переключатель.
¶ Шаг 9. Проверить заслонку
Только после правильной работы Ui1/U7 переходить к вентиляторам.
¶ Шаг 10. Проверить вентиляторы без нагрева
Основной и резервный отдельно.
¶ Шаг 11. Проверить автоматический резерв
В режиме Авт.
¶ Шаг 12. Проверить нагрев и продувку
После подтверждения нормального потока воздуха.
¶ 35. Контрольный лист пусконаладки M245
| Проверка | Результат |
|---|---|
| Питание контроллера 24 V DC | ☐ |
| Дисплей и клавиши исправны | ☐ |
| Дата/время установлены | ☐ |
| Ui1 заслонка отрабатывает | ☐ |
| Ui3 аварийный стоп отрабатывает | ☐ |
| Ui4 фильтр 1 | ☐ |
| Ui5 фильтр 2 | ☐ |
| Ui6 фильтр 3 | ☐ |
| Ui7 статус основного вентилятора | ☐ |
| Ui8 статус резервного вентилятора | ☐ |
| Ui10 термостат ТЭН | ☐ |
| Ui14 ПОЖАР | ☐ |
| Ui15 дистанционный пуск | ☐ |
| Ui16 tпр показывает корректно | ☐ |
| Ui18 tнар показывает корректно | ☐ |
| Q1 основной вентилятор | ☐ |
| Q2 резервный вентилятор | ☐ |
| Q3 разрешение ТЭН | ☐ |
| Q5 общая авария | ☐ |
| U7 заслонка | ☐ |
| T1 ШИМ | ☐ |
| Автопереход на резерв | ☐ |
| Перегрев ТЭН отключает нагрев | ☐ |
| Продувка ТЭН работает | ☐ |
| ПОЖАР останавливает установку | ☐ |
| Аварийный стоп работает | ☐ |
| Modbus читается | ☐ |
| Журнал событий пишет время | ☐ |
¶ 36. Карточка фактических параметров контроллера
После ПНР рекомендуется заполнить и хранить рядом со схемой шкафа.
| Параметр | Фактическое значение |
|---|---|
| Версия ПО | __________________ |
| Адрес Modbus | __________________ |
| COM0 | __________________ |
| COM1 | __________________ |
| Тип TE0 | __________________ |
| Тип TE1 | __________________ |
| Уставка температуры | __________________ °C |
| Разгон вентилятора | __________________ сек |
| Задержка ПВ | __________________ сек |
| Время открытия заслонки | __________________ сек |
| Продув ТЭН | __________________ сек |
| Интервал ШИМ | __________________ сек |
| P | __________________ |
| I | __________________ |
| Tq | __________________ |
| Ротация вентиляторов | Есть / Нет |
| Период ротации | __________________ |
| Нормальный рабочий режим | Авт / М1 / М2 |
¶ 37. Краткая памятка оператора
¶ Запуск
1. Проверить «Текущие аварии».
2. Убедиться, что нет ПОЖАР и Аварийного стопа.
3. Выбрать источник пуска.
4. Подать команду ПУСК.
5. Убедиться, что открылась заслонка.
6. Убедиться, что запустился основной или выбранный вентилятор.
7. Проверить наличие статуса вентилятора.
8. Проверить tпр.
9. При необходимости проверить ТЭН сигнал %.
¶ Останов
1. Подать команду ОТКЛ.
2. Убедиться, что нагрев отключился.
3. Дождаться продувки ТЭН.
4. Убедиться, что вентилятор остановился.
5. Убедиться, что заслонка закрылась.
¶ Авария
1. Открыть «Текущие аварии».
2. Зафиксировать текст.
3. Открыть «Состояние I/O».
4. Найти связанный вход/выход.
5. Устранить физическую причину.
6. Сбросить аварию.
7. Выполнить контрольный пуск.
¶ 38. Ключевая схема диагностики контроллера
¶ 39. Основные правила работы с M245
[!IMPORTANT]
- Не переназначайте I/O без сохранения исходной конфигурации.
- Не меняйте NO/NC защитных входов «для проверки», не сверившись со схемой.
- Не запускайте ТЭН без подтверждённого воздушного потока.
- Не отключайте продувку ТЭН без технического обоснования.
- Не шунтируйте пожарный вход и аварийный стоп для штатной эксплуатации.
- После любых изменений проверяйте
Состояние I/O.- После замены M245 обязательно проверить обе ветви вентиляторов и автоматический резерв.
- Перед изменением PI/PID коэффициентов записывайте исходные значения.
- При повторной аварии сначала ищите физическую причину, а не увеличивайте таймеры.
¶ 40. Источники, использованные при подготовке
- «Инструкция по эксплуатации программного обеспечения Vent. Контроллер M245» — структура меню, типы I/O, экранная навигация, Modbus, алгоритмы диагностики.
- «ШАУ-П-22-UZ2R-E3-IS. Схемы электрические принципиальные» — фактическое назначение каналов M245 в шкафу П9.1, управление вентиляторами, заслонкой, ТЭН, пожаром и общей аварией.
- «ШАУ-П-22-UZ2R-E3-IS. Схема внешних соединений» — итоговая карта входов и выходов M245.
¶ Конец документа
Контроллер: DAVOTEC M245
Шкаф: ШАУ-П-22-UZ2R-E3-IS
Установка: П9.1
