Модель: Z-037mini | Версия ПО: KF1.1
(Руководство пользователя)
¶ Содержание
- Назначение
- Заставка
- 2.1 Системное меню
- Главный экран
- Контур конвекторов отопления. Экран «Отопление»
- Контур тёплого пола. Экран «Тёплый пол»
- Экран «Меню»
- Экран «Настройки»
- Экран «Настройки Завод»
- 8.1 Настройки сеть
- Экран «Расписание отопление»
- Экран «Дата / Время»
- Интеграция в систему «Умный дом с Алисой» от Яндекса
- 11.1 Подключение
- 11.2 Управление
- Карта регистров
¶ Назначение
Сенсорная панель управления Z-037mini с ПО - KF1.1 применяется в комплекте с контроллером U2019-1B1 или самостоятельно для управления вентиляторными или безвентиляторными конвекторами и тёплым полом.
¶ Заставка
Экран заставки
При включении питания панели сначала отображается экран-заставка вида:
¶ Системное меню
Если в процессе отображения экрана-заставки нажать на кнопку
, то происходит переход в системное меню, где можно изменить параметры порта RS-485, произвести калибровку экрана и другие системные настройки.
- Параметры связи для порта RS-485 контроллера по умолчанию:
- Протокол – Modbus RTU
- Скорость связи – 115200
- Четность – чет
- Стоп бит – 1
Настройка параметров порта для интерфейса RS-485 предназначена для связи с контроллером U2019-1B1, который используется только для управления вентиляторами конвекторов. Если предусмотрено управление только тёплыми полами и/или безвентиляторными конвекторами, то контроллер U2019-1B1 в комплектации не нужен.
Панель Z-037mini можно применять самостоятельно (без контроллера U2019-1B1) также при конфигурации с вентиляторными конвекторами, но только если вентиляторы с типом управления 0...10В. Управление вентиляторами от панели Z-037mini к контроллерам U2019-1B1 осуществляется по протоколу Modbus RTU широковещательными командами.
Количество контроллеров подключенных к порту RS-485 панели Z-037mini – до 16.
По умолчанию, при поставке комплекта все параметры связи панели и контроллеров настроены.
¶ Главный экран

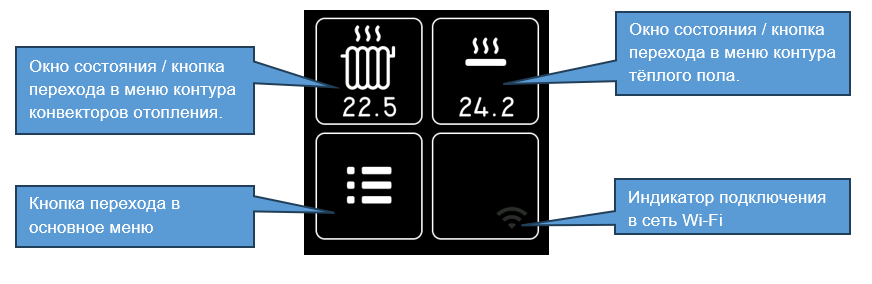

Главный экран разделён на четыре области: 1) окно состояния / кнопка перехода в меню контура конвекторов отопления, 2) окно состояния / кнопка перехода в меню контура тёплого пола, 3) кнопка перехода в основное меню, 4) информационное окно (отображается пиктограмма подключения к сети Wi-Fi и аварийная пиктограмма при аварии датчиков температуры).
Рис.2.1 – Главный экран
Индикация на главном экране в разных режимах:

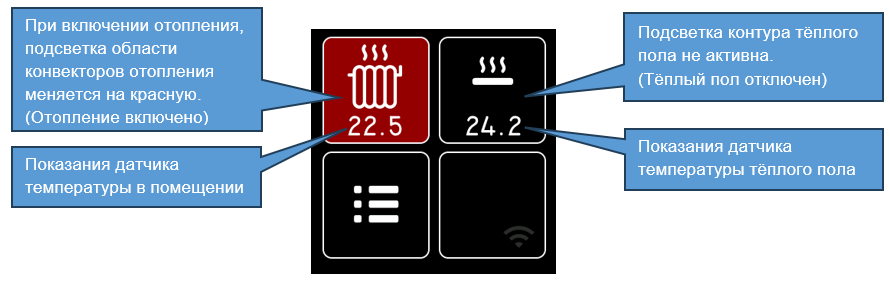

Рис.2.2 – Отопление включено

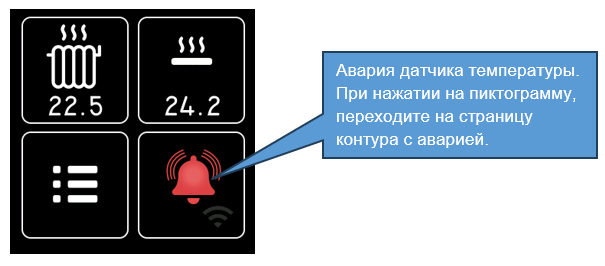

Рис.2.3 – Авария датчика температуры
Рис.2.4 – Контур отопления отключен в настройках
В зависимости от выбора типа конфигурации системы в настройках и использования или неиспользования контуров отопления или тёплых полов, соответствующие кнопки перехода на главном экране будут активны или неактивны. Если кнопка неактивна, то пиктограмма на ней бледнее и не отображается текущая температура контура.
¶ Контур конвекторов отопления. Экран «Отопление»
На экране отображены пиктограммы конвектора отопления, пиктограмма вентилятора (если в настройках выбран вентиляторный конвектор), переключатель работы контура отопления (Откл-Вкл-Расп), поле с текущими показаниями датчика температуры в помещении, поле температурной уставки контура отопления (синий фон). Пиктограмма вентилятора является также кнопкой для задания скорости вентилятора. При нажатии на неё, появляется двойная кнопка «+» «-» для выбора скорости (Откл-1-2-3-Авт). В положении (Откл) вентилятор не работает. В положении (1-2-3) – ручная уставка скоростей. В положении (Авт) – автоматическое управление скоростью вентиляторов в зависимости от разницы температуры уставки и температуры в помещении. Чем больше разница температур, тем выше скорость. Температурный интервал dta перехода на следующую скорость в автоматическом режиме задаётся в заводских настройках панели.
Рис.3.1 – Отопление отключено
Рис.3.2 – Отопление включено постоянно
Рис.3.3 – Задание скорости вентилятора
Переключатель работы (Откл-Вкл-Расп) задаёт режим работы контура. В положении (Откл) – отопление отключено. В положении (Вкл) – включено постоянно. В положении (Расп) – работает по расписанию, которое задаётся в пункте «Меню» → «Расписание отопл.».
¶ Контур тёплого пола. Экран «Тёплый пол»
На экране отображены пиктограммы тёплого пола, переключатель работы контура тёплого пола (Откл-Вкл-Расп), поле с текущими показаниями датчика температуры пола, поле температурной уставки контура тёплого пола (синий фон). Переключатель работы (Откл-Вкл-Расп) задаёт режим работы контура. В положении (Откл) – тёплый пол отключен. В положении (Вкл) – включен постоянно. В положении (Расп) – работает по расписанию, которое задаётся в пункте «Меню» → «Расписание тёплый пол».
Рис.4.1 – Тёплый пол отключен
Рис.4.2 – Тёплый пол включен постоянно
Рис.4.3 – Авария датчика температуры пола
При неисправности датчика температуры пола фон области показаний датчика мигает красным. При неисправности датчика температуры пола автоматически переходит в положение «Откл».
¶ Экран «Меню»
Рис.5 – Экран «Меню»
На экране отображен перечень пунктов меню:
- Настройки
- Настройки «Завод»
- Расписание отопл.
- Расписание т.пол
- Дата / Время
¶ Экран «Настройки»
Рис.6 – Экран «Настройки»
В меню «Настройки» отображается перечень пунктов настроек уровня «Пользователь»:
- Время в реж. сна – значения «Да», «Нет». Служит для включения отображения текущего времени в «спящем режиме» панели, когда подсветка экрана отключена. По умолчанию параметр отключен.
- Время откл. экрана – время, через которое экран панели переходит в «спящий режим» после последнего касания.
- Яркость дисп. актив, Яркость дисп. пассив – уровень яркости экрана в активном и пассивном режиме.
¶ Экран «Настройки Завод»
Рис.7 – Экран «Настройки Завод»
Для входа в меню «Настройки Завод» необходимо ввести пароль «4444».
Пункты меню «Настройки Завод» (полный перечень):
- Датчик отопл.
- Датчик ТП
- Гист. dt отопл
- Гист. dt ТП
- Коэф. P
- Коэф. I
- Коэф. Tq квант
- Конфигурация
- dt для скор АВТ
- Vmin авт вент
- Тип упр вент
- Выход AOUT1
- Выход AOUT2
- Клапан отопл.
- Клапан ТП
¶ Описание ключевых параметров
-
«Конфигурация» – значения типов конфигурации (1-5):
1 – Вентиляторный конвектор + Тёплый пол
2 – Безвентиляторный конвектор + Тёплый пол
3 – Тёплый пол
4 – Безвентиляторный конвектор
5 – Вентиляторный конвектор
В зависимости от выбранной конфигурации будет изменяться список параметров в настройках и включаться или отключаться активность кнопок перехода на страницы контуров конвекторов или тёплого пола на главном экране. -
«dt для скор АВТ» – значение диапазона разности температур (dta*) для расчета скорости вентилятора конвектора в режиме «АВТ». По умолчанию dta = 1°С. Параметр активен при конфигурациях №1, №5.
-
«Vmin авт вент» – параметр с двумя возможными значениями «Откл» и «1 скор». Служит для выбора работы вентилятора в автоматическом режиме при dt < 0 (температура в помещении выше уставки). Если значение «Откл», то вентиляторы при dt < 0 отключены. Если «1 скор» – продолжают работать на минимальной скорости. По умолчанию «Откл». Активен при конфигурациях №1, №5.
-
«Тип упр вент» – возможные значения «0-10В», «ШИМ быстр», «ШИМ медл». Выбор типа управления скоростью вентилятора:
– «0-10В» для вентиляторов с управлением аналоговым сигналом 0-10 В (1-я скорость – 3.5В, 2-я – 6.5В, 3-я – 10В).
– «ШИМ быстр» для вентиляторов с ШИМ-управлением и обратной связью по оборотам.
– «ШИМ медл» для обычных 24В вентиляторов постоянного тока с управлением через твердотельное реле. -
«Выход AOUT1» – настройка аналогового выхода AOUT1. Значения: «Кл. отопл» (управление клапанами конвекторов) или «Вент. 0-10» (управление скоростью вентиляторов 0-10В без контроллера U2019-1B1).
-
«Выход AOUT2» – аналогично для второго выхода: «Кл. ТП» или «Вент. 0-10».
-
«Клапан отопл» – если AOUT1 = «Кл. отопл», выбирается тип управления: «плав. 0-10В» (от PI-регулятора) или «дискр 0/5В» (по гистерезису).
-
«Клапан ТП» – аналогично для тёплого пола.
-
«Датчик отопл» – выбор типа датчика температуры помещения: «NTC10k» или «PT1000» (подключается к AIN1). Если внешний датчик не подключен, используется встроенный.
-
«Датчик ТП» – выбор типа датчика температуры пола (подключается к AIN2).
-
«Гист. dt отопл» – величина гистерезиса для дискретного управления клапанами конвекторов. По умолчанию 1°С.
-
«Гист. dt ТП» – аналогично для тёплого пола.
-
«Коэф. P», «Коэф. I», «Коэф. Tq квант» – коэффициенты PI-регуляторов для плавного управления клапанами (отображаются при выборе «плав. 0-10В»).
¶ Настройки сеть
Рис.10 – Экран «Настройки сеть»
В меню «Настройки сеть» отображаются пункты настроек для связи с подчинёнными контроллерами U2019-1B1 (Modbus RTU) и для связи с верхним уровнем (Modbus TCP). Перечень регистров Modbus приведён в разделе Карта регистров.
¶ Экран «Расписание отопление»
Рис.11 – Экран «Расписание отопление»
Для работы контура конвекторов отопления в режиме по расписанию, в данном меню необходимо задать время включения и отключения отопления. Для этого сначала необходимо выбрать день недели, а затем установить время. Для сброса времени всего таймера нажать кнопку «время сброс».
Примечание! Алгоритм установки расписания для контура тёплого пола аналогичен расписанию контура отопления.
¶ Экран «Дата / Время»
Рис.12 – Экран «Дата / Время»
Для корректной работы контуров по расписанию необходимо установить текущее время и дату.
¶ Интеграция в систему «Умный дом с Алисой» от Яндекса
¶ Подключение
Рис.13.1 – Рис.13.3 – Процесс подключения
Интеграция возможна только с мобильными телефонами с ОС Android. Для подключения панели Z037 в систему «Умный дом с Алисой» необходимо предварительно подключить панель в общую Wi-Fi сеть дома. Домашняя сеть должна иметь выход в интернет. При подаче питания на панель на странице-заставке экрана нажать кнопку входа в системные настройки. Отобразится «Системное меню», в пункте «Сетевой доступ» ввести имя сети и IP адрес панели. После подключения панели к сети необходимо скачать на телефон из Google Play приложения «ZControl» и «Дом с Алисой». Зарегистрироваться и авторизоваться в обоих приложениях. Войти в приложение «Дом с Алисой», нажать кнопку «+» (см. Рис 13.1). Выбрать «Устройство умного дома» (см. Рис 13.2), выбрать «Zentec» из списка производителей и нажать «Подключить к Яндекс». После повторной авторизации, используя данные учетной записи от «ZControl», в приложении «Дом с Алисой» появится устройство «Термостат». Его можно переименовать (например, в «Конвектор» или «Тёплый пол»), нажав на звёздочку настроек в правом верхнем углу экрана (см. Рис 13.3).
¶ Управление
Рис.13.4 – Управление конвектором, Рис.13.5 – Скорость вентилятора
Для управления конвекторами доступны функции: включение/отключение, изменение уставки температуры, изменение скорости вентилятора. Для контроля доступны те же параметры, а также фактическая температура в помещении.
Рис.13.6 – Управление тёплым полом
Для управления тёплым полом доступны: включение/отключение и изменение уставки температуры.
¶ Карта регистров
| Название | Адрес | Регион | Доступ | Тип данных |
|---|---|---|---|---|
| Статус работы контура отопления | 1 | COILS | read | Bool |
| Статус работы контура тёплого пола | 2 | COILS | read | Bool |
| Таймер отопления активен | 3 | COILS | read | Bool |
| Таймер тёплого пола активен | 4 | COILS | read | Bool |
| Неисправность темп. датчика пола | 5 | COILS | read | Bool |
| Настройка AOUT1 (0-Кл. отопл / 1-Вент. 0-10) | 7 | COILS | read | Bool |
| Настройка AOUT2 (0-Кл. ТП / 1-Вент. 0-10) | 8 | COILS | read | Bool |
| Настройка AOUT1 упр. (0-0...10В / 1- 0/5В) | 9 | COILS | read | Bool |
| Настройка AOUT2 упр. (0-0...10В / 1- 0/5В) | 10 | COILS | read | Bool |
| Конфигурация (знач. 0-4 / № конф. 1-5) | 21 | HOLDING_REGISTERS | read | UInt8 |
| Переключатель отопл. (0-Откл/1-Вкл/2-Авт) | 22 | HOLDING_REGISTERS | read | UInt8 |
| Переключатель ТП (0-Откл/1-Вкл/2-Авт) | 23 | HOLDING_REGISTERS | read | UInt8 |
| Тип датчика темп. отопл (0-NTC10/1-Pt1000) | 24 | HOLDING_REGISTERS | read | UInt8 |
| Тип датчика темп. пола (0-NTC10/1-Pt1000) | 25 | HOLDING_REGISTERS | read | UInt8 |
| Уставка температуры в помещении | 31 | HOLDING_REGISTERS | read | Float32 |
| Уставка температуры пола | 33 | HOLDING_REGISTERS | read | Float32 |
| Уставка температуры пола (max) | 35 | HOLDING_REGISTERS | read | Float32 |
| Температура в помещении (tпом*10) | 37 | HOLDING_REGISTERS | read | UInt16 |
| Температура пола (tпол*10) | 38 | HOLDING_REGISTERS | read | UInt16 |
| Влажность в помещении (0-100%) | 39 | HOLDING_REGISTERS | read | UInt16 |
| Температура в помещении tпом | 41 | HOLDING_REGISTERS | read | Float32 |
| Температура пола tпол | 43 | HOLDING_REGISTERS | read | Float32 |
Документ подготовлен на основе руководства по ПО KF1.1 для сенсорной панели Z-037mini.
© Davotec
