¶ 4. Пульт оператора HMI Z037
¶ 4.1 Назначение
HMI используется для:
- пуска и останова установки;
- выбора режима;
- задания температуры;
- выбора/отображения скорости;
- просмотра текущих температур;
- индикации состояния вентилятора, насоса и клапана;
- выбора сезона;
- настройки расписания;
- просмотра журнала событий и аварий;
- сервисной настройки панели и связи.

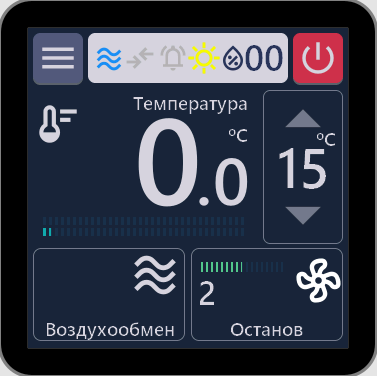

¶ 4.2 Главный экран
- Пуск/Стоп.
- Текущую температуру.
- Температурную уставку.
- Состояние вентилятора/скорость.
- Режим работы.
- Состояние нагрева.
- Насос.
- Клапан.
- Сезон «Лето/Зима».
- Индикатор аварии.
- Значок связи.
- Переход в меню.
¶ 4.3 Экран выбора режима
Здесь оператор выбирает доступный режим работы. Набор отображаемых режимов зависит от конфигурационных параметров HMI и типа установки.
¶ 4.4 Уставка температуры
HMI передаёт температурную уставку в PLC. PLC использует её совместно с измеренной температурой и гистерезисами для определения необходимости нагрева и требуемой производительности.
Оператору не следует изменять сервисные параметры регулирования без согласования с инженером ОВиК/АСУ ТП.

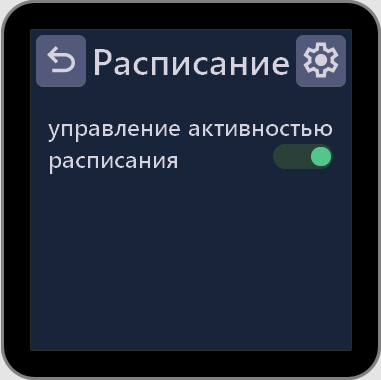

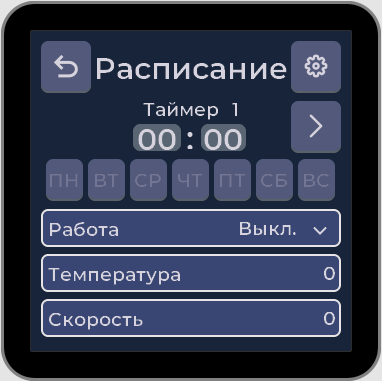

¶ 4.5 Расписание
В проекте предусмотрен планировщик с несколькими записями времени и дня недели. Расписание позволяет автоматически формировать режим работы установки.
Для каждой записи необходимо проверить:
- активна ли запись;
- день/дни недели;
- время;
- требуемое состояние установки.
¶ 4.6 Журнал аварий
Журнал предназначен для просмотра зарегистрированных событий. При диагностике важно не ограничиваться сбросом сообщения: необходимо определить первопричину по входам PLC и фактическому состоянию оборудования.

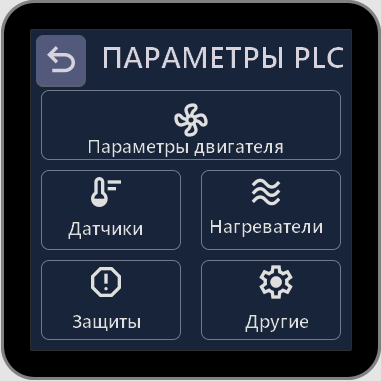

¶ 4.7 Сервисные экраны
В проекте присутствуют экраны настройки последовательных портов, дисплея, времени, подсветки и системных параметров.
Предупреждение: изменение параметров связи, типа программы, конфигурации входов или аппаратного исполнения может привести к потере связи с PLC или неправильной работе защит. Эти параметры должны изменяться только квалифицированным персоналом.
